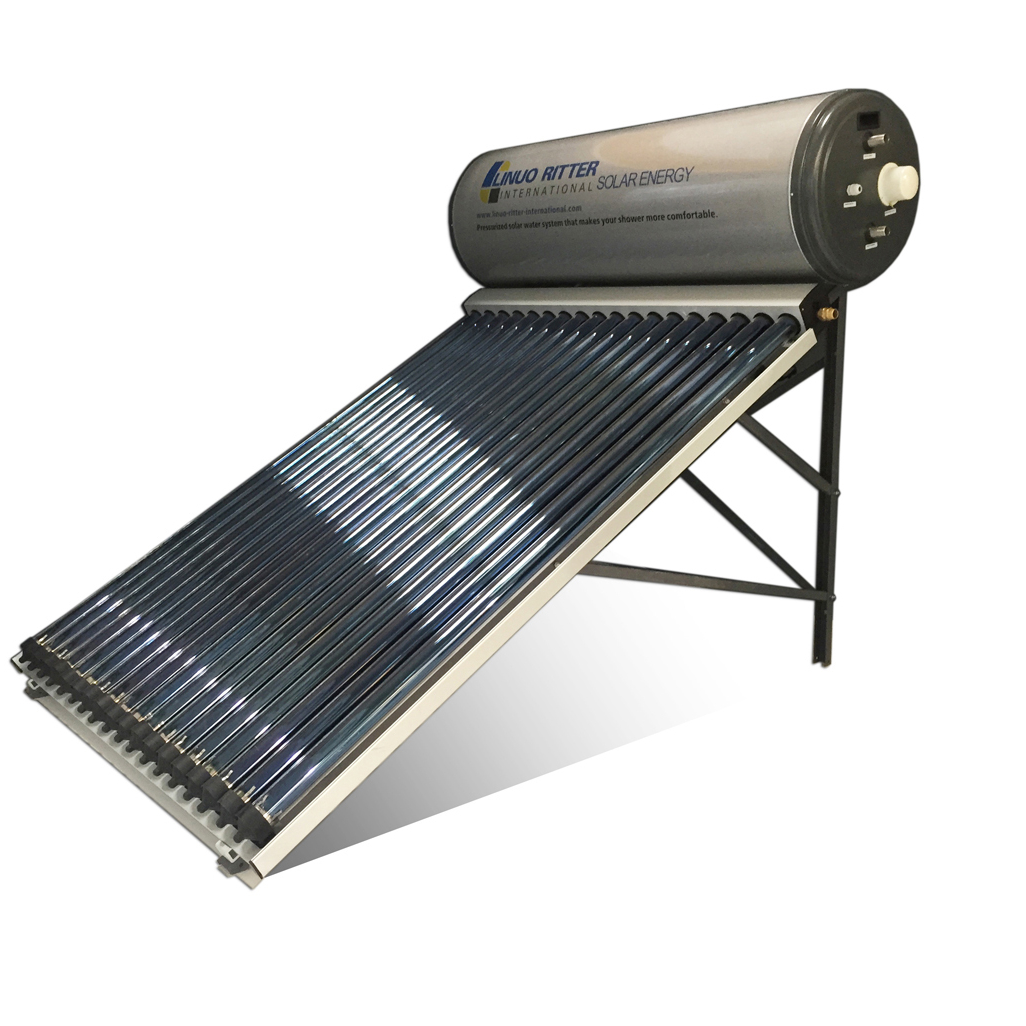

Pour le chauffage de l'eau, disponible avec ballon 150L, 200L et 300L.
Contenu de la livraison : Réservoir, supports en aluminium, collecteur de caloduc.
Types d'installation : toit en pente, toit plat.
Installation facile, faible coût de maintenance et aspect élégant.
Le réservoir d'eau peut être assorti à la fois avec un support de type plat et un support de type incliné.
Application de chauffe-eau solaire intégrée au bâtiment avec un système de réservoir flexible.
Caractéristiques du produit
Démarrage rapide du système, rendement énergétique élevé et faible perte de chaleur.
Acier inoxydable de haute qualité dans le réservoir intérieur pour maintenir en permanence une bonne qualité de l'eau.
Le réservoir intérieur convient aux conditions de haute pression.
Pour le chauffage de l'eau, disponible avec ballon 150L, 200L et 300L.
Contenu de la livraison : Réservoir, supports en aluminium, collecteur de caloduc.
Types d'installation : toit en pente, toit plat.
Installation facile, faible coût de maintenance et aspect élégant.
Le réservoir d'eau peut être assorti à la fois avec un support de type plat et un support de type incliné.
Application de chauffe-eau solaire intégrée au bâtiment avec un système de réservoir flexible.
Caractéristiques du produit
Démarrage rapide du système, rendement énergétique élevé et faible perte de chaleur.
Acier inoxydable de haute qualité dans le réservoir intérieur pour maintenir en permanence une bonne qualité de l'eau.
Le réservoir intérieur convient aux conditions de haute pression.
Série | 80L | 150L | 200L | 300L | |||||||||||||||||
Numéro de série | PS-80L | PS-150L | PS-200L | PS-300L | |||||||||||||||||
Informations générales | Capacité réelle du réservoir | L | 78 | 148 | 195 | 295 | |||||||||||||||
Pression de service nominale | MPa | 0.6 | |||||||||||||||||||
Superficie brute | m2 | 1.282 | 2.708 | 3.567 | 5.416 | ||||||||||||||||
Zone d'ouverture | m2 | 1.015 | 1.821 | 2.429 | 3.642 | ||||||||||||||||
Dimensions (L x l x H) | millimètre | 890x1875x1555 | 1465x1875x1555 | 1940x1875x1555 | 2836x1875x1555 | ||||||||||||||||
Réservoir d'eau | Dimensions du réservoir | millimètre | φ480 x 840 | φ480 x 1460 | φ480 x 1830 | φ480 x 2690 | |||||||||||||||
Dimensions de l'ensemble réservoir | millimètre | 1045x575x555 | 1665x575x555 | 2035x575x555 | 2925x575x555 | ||||||||||||||||
Lester | kg | 20 | 38 | 46 | 64 | ||||||||||||||||
Réservoir intérieur | Matériel | Acier inoxydable SUS304-2B | |||||||||||||||||||
Diamètre / épaisseur | millimètre | φ385 / 1,2 | |||||||||||||||||||
Réservoir extérieur | Matériel | Acier peint tréfilé gris argent | |||||||||||||||||||
Diamètre / épaisseur | millimètre | φ480 / 0,4 | |||||||||||||||||||
Couvercle latéral | Acier peint gris | ||||||||||||||||||||
Isolation | Épaisseur de matériau | millimètre | Polyuréthane / 47.5 | ||||||||||||||||||
Collector | Type de collecteur | R1810-58-75 | R1818-58-75 | R1824-58-75 | R1818-58-75x2 | ||||||||||||||||
Poids du collecteur | 34 | 58 | 81 | 116 | |||||||||||||||||
Tube | Numéro | pièces | 10 | 18 | 24 | 36 | |||||||||||||||
Type de tubes | Tube à vide et caloduc φ58 x 1800 mm | ||||||||||||||||||||
Dimensions du paquet de tubes | millimètre | 1970 x 330 x 165 | livraison en collecteur prémonté | ||||||||||||||||||
Support | Épaisseur de matériau | millimètre | Tôle galvanisée / 1,5 mm | ||||||||||||||||||
Couleur | Gris | ||||||||||||||||||||
Inclination | diplôme | 30° | |||||||||||||||||||
Lester | kg | 12 | 20 | 22 | 32 | ||||||||||||||||
Autres parties | Vanne TV Temp./ Pression | °C/MPa | 85 / 0,6 | ||||||||||||||||||
Chauffage électrique | W | 800 | 1500 | 1500 | 1500 |
